柔性矿物质绝缘防火电缆

BBTRZ

型号：BBTRZ

电压等级: 0.6/1 kV

导体材质：电工铜

绝缘材料：无机矿物质绝缘

电缆芯数：1、2、3、3+1、4、3+2、4+1、5

应用范围：多使用于对电缆有阻燃要求的多种场合敷设，如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。

  • 产品描述
  • 参数
  • 产品规格
  • 产品描述
  • 产品特性
  • 其它
    • 商品名称: 柔性矿物质绝缘防火电缆

    BBTRZ

    型号：BBTRZ

    电压等级: 0.6/1 kV

    导体材质：电工铜

    绝缘材料：无机矿物质绝缘

    电缆芯数：1、2、3、3+1、4、3+2、4+1、5

    应用范围：多使用于对电缆有阻燃要求的多种场合敷设，如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。

    关键词:
    • 电缆
    • 成天泰
    • 电线电缆
    • 柔性矿物质
    • 阻燃

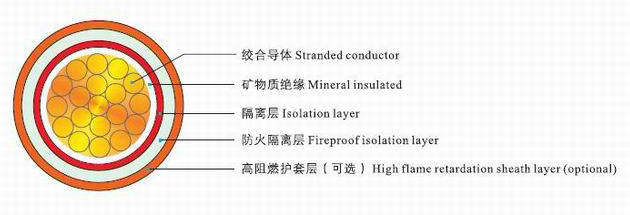

  • § BBTRZ 单芯线缆规格及参数

    电缆芯数
    No. of cores    		 标称截面
    Nominal section    		 近似外径
    Outer Diameter approx.    		 电压降Voltage drop 最小弯曲半径
    Mini bending radius
    单相Single phase 三相Three phase
    - mm2 mm V/A.km V/A.km mm
    1 1.5 6.3 30.8 26.7 94.5
    1 2.5 6.7 18.9 16.4 100.5
    1 4 7.2 11.8 10.2 108
    1 6 7.7 7.9 6.81 115.5
    1 10 9.4 4.7 4.05 141
    1 16 10.4 2.94 2.55 156
    1 25 11.7 1.87 1.62 175.5
    1 35 13.1 1.35 1.17 196.5
    1 50 14.6 1.01 0.87 219
    1 70 16.4 0.71 0.61 246
    1 95 18.3 0.52 0.454 274.5
    1 120 19.9 0.43 0.371 298.5
    1 150 21.9 0.36 0.313 328.5
    1 185 23.7 0.3 0.265 355.5
    1 240 27.1 0.26 0.222 406.5
    1 300 30.1 0.23 0.197 451.5

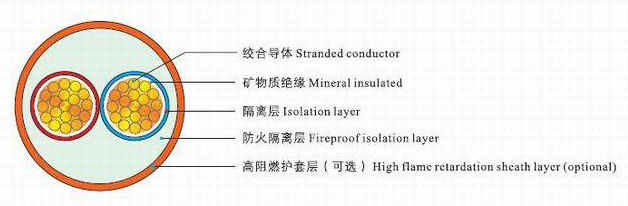

    § BBTRZ 2芯线缆规格及参数

    电缆芯数
    No. of cores    		 标称截面
    Nominal section    		 近似外径
    Outer Diameter approx.    		 电压降Voltage drop 最小弯曲半径
    Mini bending radius
    单相Single phase 三相Three phase
    - mm2 mm V/A.km V/A.km mm
    2 1.5 10.3 30.8 26.7 154.5
    2 2.5 11.1 18.9 16.4 166.5
    2 4 12 11.8 10.2 180
    2 6 13 7.9 6.81 195
    2 10 16.3 4.7 4.05 244.5
    2 16 18.4 2.94 2.55 276
    2 25 21 1.87 1.62 315
    2 35 23.7 1.35 1.17 355.5
    2 50 26.7 1.01 0.87 400.5
    2 70 30.5 0.71 0.61 457.5
    2 95 34.6 0.52 0.454 519
    2 120 38.1 0.43 0.371 571.5
    2 150 42.4 0.36 0.313 636
    2 185 46.2 0.3 0.265 693
    2 240 51.7 0.26 0.222 775.5
    2 300 57.7 0.23 0.197 865.5

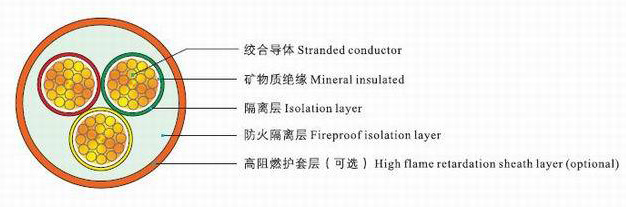

    § BBTRZ 3芯线缆产品规格及参数



    电缆芯数
    No. of cores    		 标称截面
    Nominal section    		 近似外径
    Outer Diameter approx.    		 电压降Voltage drop 最小弯曲半径
    Mini bending radius
    单相Single phase 三相Three phase
    - mm2 mm V/A.km V/A.km mm
    3 1.5 10.7 30.8 26.7 160.5
    3 2.5 11.6 18.9 16.4 174
    3 4 12.5 11.8 10.2 187.5
    3 6 13.7 7.9 6.81 205.5
    3 10 17.3 4.7 4.05 259.5
    3 16 19.5 2.94 2.55 292.5
    3 25 22.3 1.87 1.62 334.5
    3 35 25.2 1.35 1.17 378
    3 50 28.6 1.01 0.87 429
    3 70 32.7 0.71 0.61 490.5
    3 95 37.1 0.52 0.454 556.5
    3 120 40.9 0.43 0.371 613.5
    3 150 45.5 0.36 0.313 682.5
    3 185 49.6 0.3 0.265 744
    3 240 55.5 0.26 0.222 832.5
    3 300 62 0.23 0.197 930

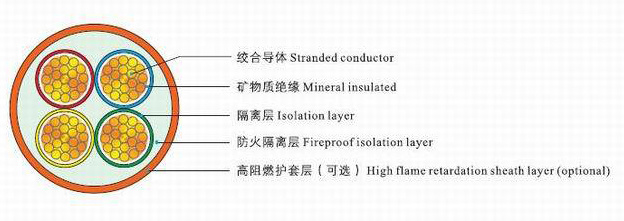

    § BBTRZ 4 芯线缆产品规格及参数

    电缆芯数
    No. of cores    		 标称截面
    Nominal section    		 近似外径
    Outer Diameter approx.    		 电压降Voltage drop 最小弯曲半径
    Mini bending radius
    单相Single phase 三相Three phase
    - mm2 mm V/A.km V/A.km mm
    4 1.5 11.6 30.8 26.7 174
    4 2.5 12.5 18.9 16.4 187.5
    4 4 13.7 11.8 10.2 205.5
    4 6 14.9 7.9 6.81 223.5
    4 10 18.9 4.7 4.05 283.5
    4 16 21.4 2.94 2.55 321
    4 25 24.5 1.87 1.62 367.5
    4 35 27.8 1.35 1.17 417
    4 50 31.7 1.01 0.87 475.5
    4 70 36.4 0.71 0.61 546
    4 95 41.3 0.52 0.454 619.5
    4 120 45.5 0.43 0.371 682.5
    4 150 50.7 0.36 0.313 760.5
    4 185 55.2 0.3 0.265 828
    4 240 61.9 0.26 0.222 928.5
    4 300 69.2 0.23 0.197 1038

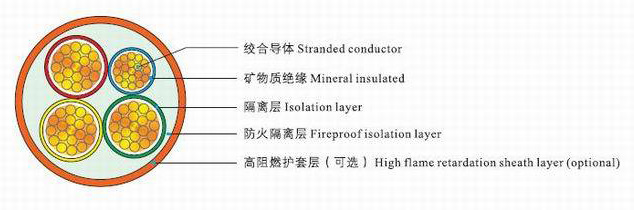

    § BBTRZ 3+1 芯线缆产品规格及参数



    电缆芯数
    No. of cores    		 标称截面
    Nominal section    		 近似外径
    Outer Diameter approx.    		 电压降Voltage drop 最小弯曲半径
    Mini bending radius
    单相Single phase 三相Three phase
    - mm2 mm V/A.km V/A.km mm
    3+1 1.5 11.4 30.8 26.7 171
    3+1 2.5 12.3 18.9 16.4 184.5
    3+1 4 13.4 11.8 10.2 201
    3+1 6 14.6 7.9 6.81 219
    3+1 10 17.9 4.7 4.05 268.5
    3+1 16 20.7 2.94 2.55 310.5
    3+1 25 23.7 1.87 1.62 355.5
    3+1 35 26.2 1.35 1.17 393
    3+1 50 29.9 1.01 0.87 448.5
    3+1 70 34.2 0.71 0.61 513
    3+1 95 38.9 0.52 0.454 583.5
    3+1 120 43.2 0.43 0.371 648
    3+1 150 47.1 0.36 0.313 706.5
    3+1 185 51.7 0.3 0.265 775.5
    3+1 240 57.8 0.26 0.222 867
    3+1 300 64.6 0.23 0.197 969

    § BBTRZ 5 芯线缆产品规格及参数



    电缆芯数
    No. of cores    		 标称截面
    Nominal section    		 近似外径
    Outer Diameter approx.    		 电压降Voltage drop 最小弯曲半径
    Mini bending radius
    单相Single phase 三相Three phase
    - mm2 mm V/A.km V/A.km mm
    5 1.5 12.5 30.8 26.7 187.5
    5 2.5 13.5 18.9 16.4 202.5
    5 4 14.8 11.8 10.2 222
    5 6 16.2 7.9 6.81 243
    5 10 20.7 4.7 4.05 310.5
    5 16 23.4 2.94 2.55 351
    5 25 27 1.87 1.62 405
    5 35 30.9 1.35 1.17 463.5
    5 50 35.2 1.01 0.87 528
    5 70 40.4 0.71 0.61 606
    5 95 45.9 0.52 0.454 688.5
    5 120 50.6 0.43 0.371 759
    5 150 56.4 0.36 0.313 846
    5 185 61.5 0.3 0.265 922.5
    5 240 69 0.26 0.222 1035
    5 300 77.1 0.23 0.197 1156.5

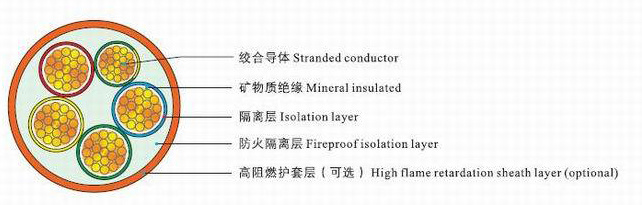

    § BBTRZ 4+1 芯线缆产品规格及参数



    电缆芯数
    No. of cores    		 标称截面
    Nominal section    		 近似外径
    Outer Diameter approx.    		 电压降Voltage drop 最小弯曲半径
    Mini bending radius
    单相Single phase 三相Three phase
    - mm2 mm V/A.km V/A.km mm
    4+1 1.5 12.5 30.8 26.7 187.5
    4+1 2.5 13.5 18.9 16.4 202.5
    4+1 4 14.8 11.8 10.2 222
    4+1 6 16.2 7.9 6.81 243
    4+1 10 20.7 4.7 4.05 310.5
    4+1 16 23.4 2.94 2.55 351
    4+1 25 27 1.87 1.62 405
    4+1 35 30.9 1.35 1.17 463.5
    4+1 50 35.2 1.01 0.87 528
    4+1 70 40.4 0.71 0.61 606
    4+1 95 45.9 0.52 0.454 688.5
    4+1 120 50.6 0.43 0.371 759
    4+1 150 56.4 0.36 0.313 846
    4+1 185 61.5 0.3 0.265 922.5
    4+1 240 69 0.26 0.222 1035
    4+1 300 77.1 0.23 0.197 1156.5

    ● 订货须知：

    订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

    型号 规格 数量 交货日期 交货地点
    WDZ-BYJ(F)-105/125 2.5 mm² 300 米 至2018年xx月xx日

    1. 需方仓库
    2. 需方工地
    3. 自提
    注：由需方指定一种


    ● 详细产品咨询，敬请垂询：

    国内事业部 国际事业部 ● 邮件支持
    服务热线：400-090-9966
    传真：0755-6114-6789
    工作时间：09：00～12：00；13：00～19：00
    休息日：全年无休    		 电话：0755-6114-5028
    传真：0755-6113-7976
    工作时间：09:00~18:00（周一至周六）
    休息日：周末及国家法定节假日    		 亲爱的用户：
    如果您对我们的产品有任何意见或建议，请与我们联系
    E-mail: cttcable@hotmail.com
    我们将在2个工作日内答复您的信息。



  • 应用范围：

    产品特性

    本产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。由于电缆绝缘材料都是用无机物组成，材料本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。并能通过BS 6387 C、W、Z试验。

    多使用于对电缆有阻燃要求的多种场合敷设，如高层建筑、宾馆、医院、地铁、核电站、发电厂、矿石、石油、化工等。

    ● 载流量大、防水

    ● 防爆特性：由于矿物绝缘电缆采用的铜护套是无缝铜管，可燃性气体、油汽、火焰就不能到达与电缆连接的电器设备，因此电缆具备防爆特性。

    ● 耐腐蚀性：由于铜有较好的耐蚀性，在正常使用的环境下不需要任何附加的保护，在特殊的环境条件下，如对铜有较强的腐蚀作用的环境中，电缆外面再加一层PVC外护套，所以电缆有很好的耐腐蚀性。

    ● 耐机械损伤、寿命长、无卤无毒

    ● 寿命长：由于电缆采用的材料全部是无机材料，不老化。  

    ● 无卤无毒：由于电缆全都是用无机物组成，因而即使在1000℃的高温下燃烧也不会产生烟雾、卤素和有毒气体是真正意义上的无卤无毒电缆。

    ● 耐过载、铜护套可以作接地线 产品结构 BBTRZ 防火电缆是由铜绞线、矿物化合物填充绕包、低烟无卤护套组成



    产品执行标准：
    ● 防火电缆BBTRZ的的耐火特性符合BS6387C. W.Z要求
    ● 防火电缆BBTRZ的阻燃特性符合GB/T18380阻燃A类标准
    ● 防火电缆BBTRZ的卤酸气体释放量试验应能通过GB/T17650.1-2002标准要求，即卤酸气体总量的测定<5mg/g以及GB/T17650.2-2002用测量PH值和电导率来测定气体的酸度(1L水中PH>=4 3电导率值应不超过10us/mrn)、烟密度试验应能通过GB/T17651.2-2002电缆或光缆在特定条件下燃烧的烟密度测定(透光率的最小值≥60%)
    ● 防火电缆BBTRZ-A应能经受3.5KV交流电压试验，5min不击穿
    ● 除具有以上特性外，其引生能应符合GB/T12706.1-2002标准



  • 导体

    外护套

    电工铜

    低烟无卤材质，具有良好的防腐蚀特性

    绝缘

    额定电压

    具有阻燃耐高温的特性无机绝缘材料

    U0/U: 0.6/1 kV

    芯线标识

    测试电压

    色带

    4000 V

    导体绞合

    接地保护芯线

    2 类/ IEC 60228 2 类

    G = 含 黄绿接地保护芯线

    X = 不含黄绿接地保护芯线

    金属护套

    温度范围

    铜合金具有良好的弯曲特性，可作为接地线

    固定安装：-40°C 至 +250°C



  • 交货长度 运输

    ● 重量小于80kg的电缆允许成圈包装交 货，每根成品电缆不得低于100m长度或由双方协定任意长度交货。

    ● 允许根据协议任何长度交货

    ●运输时必须将电缆牢靠的固定，以免互 撞或翻倒造成对电缆或盘具的损伤

    ● 防止严重弯曲及其他机械损伤电缆盘 不许平放。

    ● 运输中严禁从高处扔下装有电缆的电 缆盘

    ● 电缆吊装使用专用吊装设备，严禁平 吊线盘或直接从高空推卸电缆
    长度误差 贮存

    ● 长度计量误差应不超过 ±0.5%

    ● 成品电缆应存放在温度0～40℃之间 ，湿度85%以下的环境中，做到不被阳光直接暴晒、被雨淋，应适量通风，保持环境的干 燥。
    包装 安装须知

    ● 成卷或成盘电缆应卷绕整齐，妥善包 装。电缆盘应符合JB/T 8137-1999的规定。

    ● 电缆端头应可靠密封，伸出盘外的电 缆端头应加保护罩，伸出长度小于300mm

    ● 电缆包装上应附有标签标明：

    a) 制造厂名称及商标

    b) 电缆型号及规格

    c) 额定电压

    d) 长度(m)

    e) 重量(Kg)

    f) 制造日期

    g) 标准编号或认证标识

    h) 电缆盘正确旋转方向的符号

    ● 安装时，环境温度应不宜低于0℃， 若温度计测试环境温度低于0℃，应先对电缆进行预热处理后再准备安装;

    ● 应严格控制电缆敷设过程中的弯曲半 径,以免造成电缆内部机械损伤。

    ● 电缆敷设过程中如人为造成质量事故 等(如外护层损伤)应立即修复或通知本公司售后服务部门
